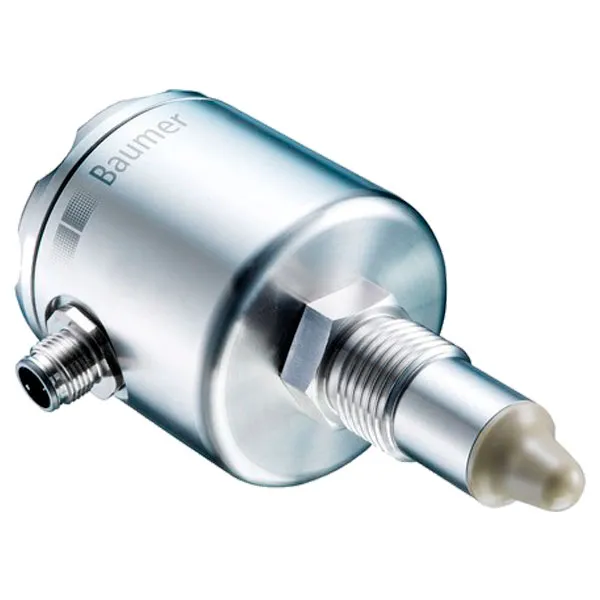

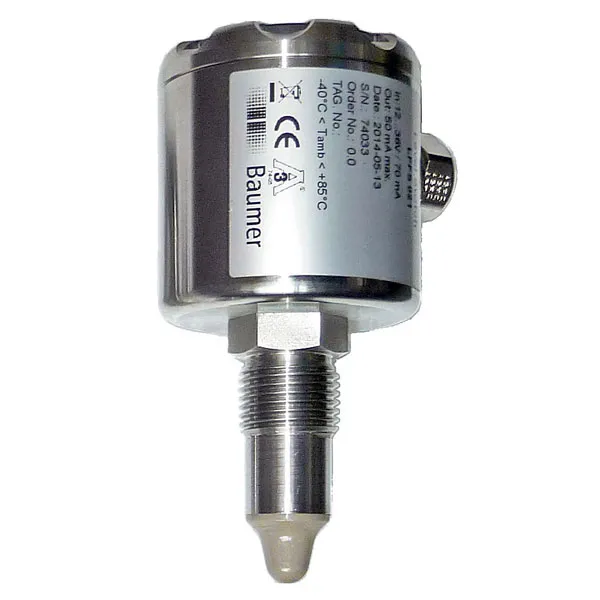

Switch de Nivel Inteligente – Baumer LFFS 021

El switch de nivel inteligente Baumer LFFS 021 está diseñado para detectar niveles en estanques, en separación de distintos medios y proveer de la detección de vacío en tuberías o bien de detección de vacío para la protección de bombas.

Una señal de barrido de alta frecuencia se irradia desde la punta del sensor hacia el estanque. El medio actúa como un capacitor virtual, lo cual junto a una bobina en la cabeza del sensor, forma un circuito creando la señal del switch. Esta capacitancia virtual dependerá de la constante dieléctrica del medio.

Por medio del software de programación del switch inteligente LFFS, la salida puede ser configurada para señal NPN, PNP o salida digital. En el caso de fluctuaciones en el nivel del medio, se puede activar una amortiguación de la señal de salida, por ejemplo durante el llenado de un estanque.

La medición es precisa y no se ve afectada por la posición de montaje en el estanque. Se puede programar para la compensación de espuma, burbujas y medios condensados al igual que viscosos.

El switch inteligente LFFS se puede programar de manera que el usuario pueda ajustar el sensor a un medio específico.

El switch inteligente LFFS mide líquidos tales como agua y cerveza al igual que líquidos viscosos o pegajosos como miel, yoghurt, pastas dentales y ketchup. Incluso se pueden medir medios secos como azúcar o harina.

El switch de nivel LFFS es resistente a agentes CIP y SIP.

También es posible la instalación higiénica con la vasta cantidad de accesorios posibles.



Descargar Ficha Técnica
Ficha técnica
Características de desempeño
Principio de medición
  • Interruptores de nivel inteligente (barrido de frecuencia)
Características de los medios
  • DC > 1.5
Histéresis
  • ± 1 mm
Repetibilidad
  • ± 1 mm
Tiempo de respuesta
  • 0.1 s , typ.
  • 0.2 s , max.
Atenuación
  • 0 … 10 s , ajustable
Proceso de conexión
Material de piezas húmedas
  • PEEK
  • AISI 316L (1.4404)
  • EPDM, opcional
Rugosidad en superficie de partes húmedas
  • Ra ≤ 0.8 µm
Señal de salida
Tipo de salida
  • PNP
  • NPN
  • Digital (push-pull)
Lógica de conmutación
  • Normalmente abierto (NO)
  • Normalmente cerrado (NC)
  • Active high
  • Active low
Cumplimiento y aprobaciones
EMC Emisión
  • EN 61326, instalado en carcasa de metal cerrado
Inmunidad EMC
  • EN 61326, instalado en carcasa de metal cerrado
Seguridad
  • cULus listed, E365692
  • WHG (sobrellenado, fuga)
Protección de explosión
  • ATEX II 1D Ex tD A20 IP67 T100 °C
  • ATEX II 1G Ex ia IIC T5
  • ATEX II 3G Ex nA IIC T5
