Flujómetro tipo turbina

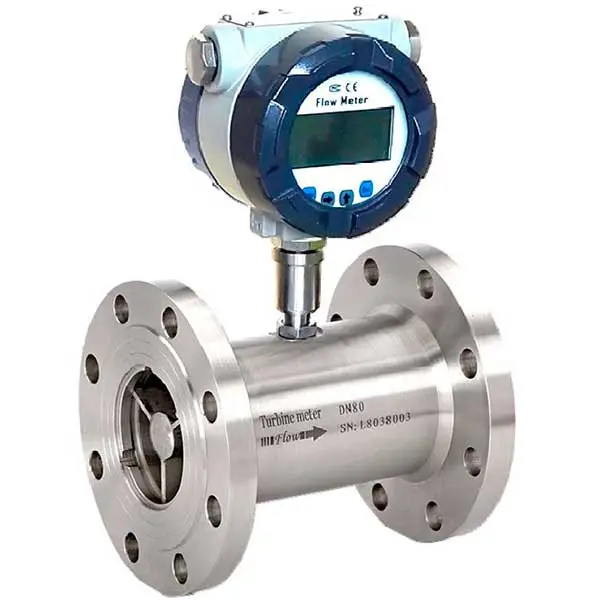

Medidor de flujo tipo turbina
El medidor de flujo tipo turbina serie SLW tiene una estructura simple, peso ligero, alta precisión y repetitividad, fácil mantenimiento y uso.
El instrumento puede utilizarse en aplicaciones para medir flujo de: agua, aceite, diésel, GLP, combustible, y otros fluidos limpios, compatibles con los materiales del medidor.

Características

• Puede usarse como transmisor de flujo, cuando se solicita con señales de salida de frecuencia, o de pulsos y/o señal analógica (4 – 20 mA), con protocolo HART, o con protocolo RS485 para transmisión remota de señal.

Para uso en zonas aisladas puede usarse una versión con baterías, que no requiere alimentación externa

. También puede usarse como medidor de flujo analógico.

• Alta precisión.

• Excelente repetitividad.

• Señal de alta frecuencia (10Hz ~ 1.5 KHz), buena resolución de señal.

• Estructura compacta y ligera, de fácil instalación y mantenimiento.

• Adecuado para medir en alta presión.

• Es un instrumento adaptable según las necesidades del cliente. Puede solicitarse con conexiones roscadas, conexiones con brida o flange y también con conexiones sanitarias requeridas en la industria alimenticia.

• El medidor de flujo serie SLW puede soportar una temperatura máxima de 150 ℃, por lo cual es idóneo para medir agua caliente u otro medio de alta temperatura.

Especificaciones técnicas:

Estándar de fabricación JB/T9246-1999
Fluidos Líquidos limpios, de baja viscosidad
Estándares de flange GB/T9113-2000 , ANSI , JIS ,  DIN
Estándares de rosca BSP, NPT , etc.
Precisión Estándar ± 1.0%, especial ± 0.5%
Turn Down Ratio

1:10

1:20

Temperatura de trabajo Temperatura de fluido T1: -20 ~80℃ (Estándar)
T2: -20 ~120℃ (Opción)
T3: -20 ~150℃ (Opción)
Temperatura ambiente -20 ~60℃
Humedad Relativa 5% - 90%
Presión atmosférica 86 kPa - 106 kPa
Índice de protección IP 65
Distancia de transmisión No mayor a 1000 m
Materiales



Rodamientos y eje: carburo de tungsteno;

Rotor: acero inoxidable 2Cr13

Anillos de retención: acero inoxidable 304



Consumo medidor de turbina < 1 W
Protocolos de comunicación Modbus RTU / Hart / 4 - 20 mA / Pulsos / Frecuencia
