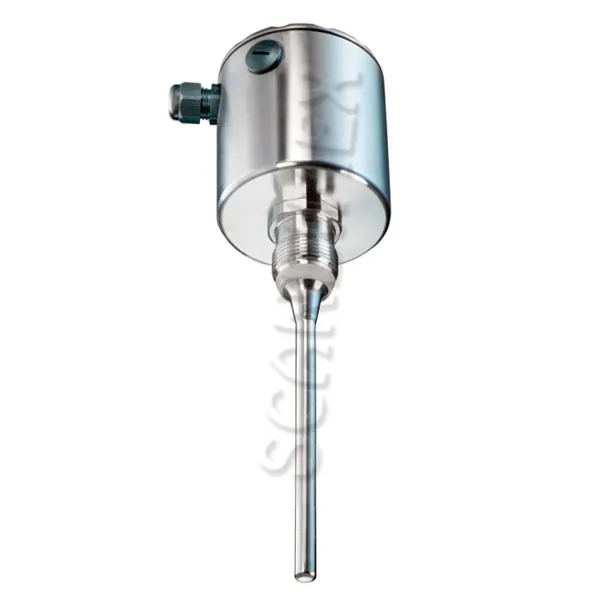

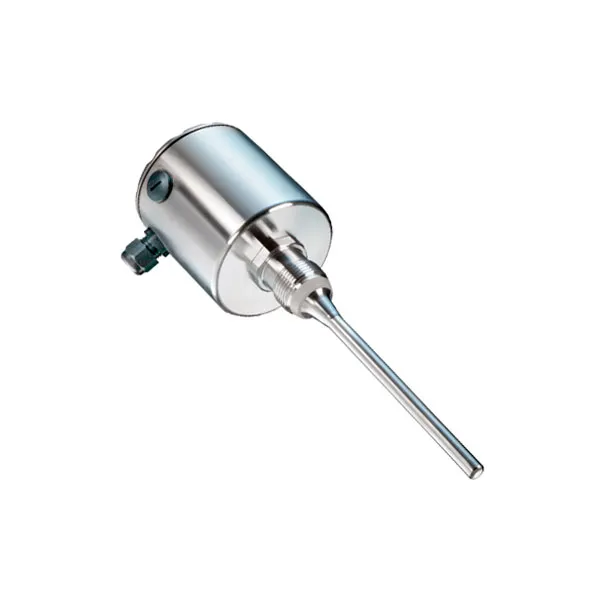

Transmisor de Nivel – Baumer LSP-05x

El transmisor de nivel LSP-05x utiliza el principio de medición potenciométrica y se puede utilizar en todos los medios que tienen una conductividad mínima de 50μS/cm. Desde la vara de medición de baja resistencia es alimentada una corriente de alta frecuencia a través del medio a la pared del estanque. La tensión entre la punta de la varilla y la pared del estanque es medida. Esta tensión de salida es proporcional al nivel de llenado del tanque. La medición no se ve afectada por la temperatura ni medios pegajosos.

El instrumento es ideal para mediciones en recipientes pequeños con medios adhesivos, resistentes, pastosos o fuertes, como ketchup, miel y pasta de dientes. La electrónica integrada proporciona una salida de 4 – 20 mA. El modelo LSP-05x tiene un sistema de reconocimiento automático de la posición de montaje (arriba/abajo). Incluso es posible la instalación en ángulo. En un estanque no-conductivo como el plástico debe ser instalado una varilla de referencia. Por favor observar que una conductividad no-lineal en el medio afectará la precisión de la medición.

Está disponible una versión con sensor de varilla y electrónica independiente para aplicaciones en donde la temperatura ambiente excede los 60°C. Debido a la alta temperatura límite, el modelo LSP-05x es adecuado para los procesos CIP y SIP. La instalación higiénica es garantizada mediante el uso de una de las mangas de soldadura higiénicas.



Descargar Ficha Técnica
Sensor
Principio Medición potenciométrica, baja resistencia
Material aislante PEEK
Conductividad de medio Mín. 50μS/cm
Span mín. 50 mm, configurable mediante botonera
Conexiones Eléctricas
Prensacable M16 Plástico
Conector M12 Latón niquelado
Conexión de proceso
Integrado G1 higiénico (parte de soldadura especial)
Datos Mecánicos
Cubierta Acero inoxidable, W1.4301/AISI 304
Conexión a proceso y vara Acero inoxidable, W1.4404AISI 316L
Temperatura de proceso -20 / +140 °C
Temperatura amb. (LSP-050) -20 / +60 °C
Temperatura amb. (LSP-055) -20 / +100 °C
Clase de protección IP67
Presión de los medios máx. 16 bar
Vibraciones IEC 68-2-6, GL test2
Instalación Reconocimiento superior/inferior automático
Datos Eléctricos
Resolución de entrada 15 bits
Salida 4 - 20 mA, carga máx. 500 Ohm
Precisión ±0,5 %
Alimentación 18 - 36 VDC, 200 mA máx.
Repetibilidad ±0,1% de máx. de longitud de varilla
