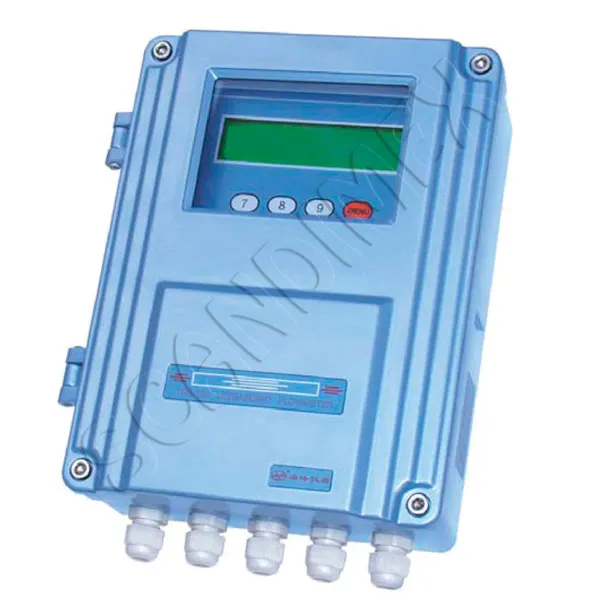

Transmisor de Flujo Ultrasónico ULT-100
El transmisor de flujo ultrasónico ULT-100 es un sistema de medición no invasivo. El sistema consta de 2 sensores ultrasónicos tipo «clamp-on» que se abrazan rápida y fácilmente a cualquier tubería metálica o de PVC, permitiendo una medición rápida y precisa del caudal líquido dentro de la tubería.
El transmisor indica el caudal instantáneo y además puede totalizar y emitir alarmas, según se configure. El transmisor puede solicitarse idóneo para medir energía térmica; en este caso el transmisor recibe señal de 2 sensores de temperatura Pt100 y calcula la energía térmica (kWh, GJ, BTU) en dependencia del caudal medido y el diferencial de temperatura.
La instalación y configuración del ULT-100 es sencilla y permite obtener con una precisión superior al 1% la velocidad real del flujo dentro del rango especificado, en tuberías desde 1/2″ (ø15 mm) hasta 24″ (ø600 mm).

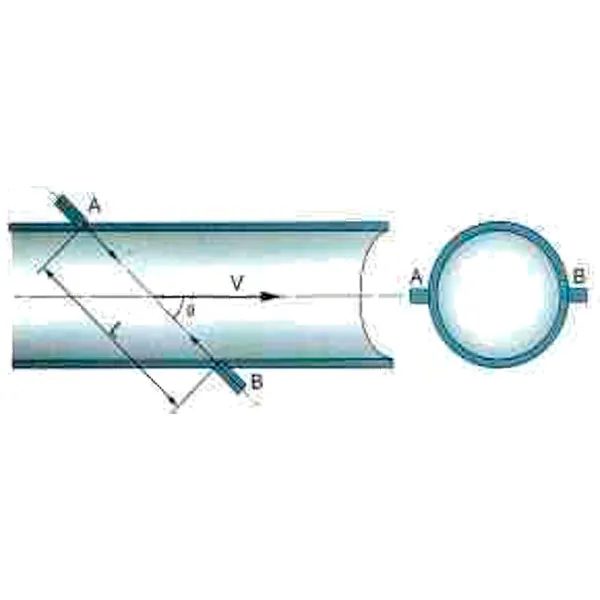

| Principio de Medición | Ultrasonido, tiempo de tránsito. |
|---|---|
| Montaje | Sobre pared o pedestal. |
| Hermeticidad | IP65 (Nema 4X). |
| Rango de Medición | 0,01 - 10 m/s |
| Señal de Salida | 4 - 20 mA |
| Salidas Discretas | 1 c/u relé de estado sólido SPST. 1 c/u salida opto-acoplada. |
| Rating eléctrico relé | Máx.: 1A @ 125 VAC ; 2A @ 30 VDC |
| Precisión | Mejor que 1%. |
| Configuración | El instrumento se configura en forma de diálogo vía botonera y display. |
| Display | Alfanúmerico LCD, configurable, con iluminación y contraste graduable. |
| Botonera | Teclado de 16 botones. |
| Conexión a proceso | Se incluyen 2 sensores ultrasónicos tipo clamp con inserto magnético para fácil montaje sobre la cañería. El suministro estándar incluye 3 m de cable para cada sensor. |
