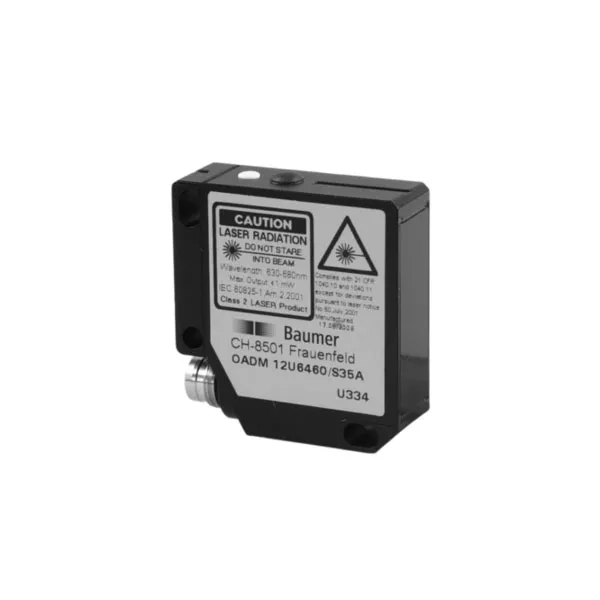

Sensor de distancia – OADM 12I6430 / S35A

Información técnica

datos generales

distancia de medición, detección (Sd)

• 16 … 26 mm

ajustes

• Aprendizaje: botón / externo

Rango de aprendizaje mínimo

• > 1 mm

indicador de encendido

• LED verde

indicador de suciedad del lente

• LED rojo

resolución

• 2 … 5 µm

error de linealidad

• ± 0,006 … 0,015 mm

fuente de luz

• diodo de laser rojo pulsante

longitud de onda

• 650 nm

laser clase

• 2

tipo de haz

• punto

diámetro del haz

• 0,5 … 0,2 mm

supresión de interferencias

• < 30 ms

deriva de temperatura

• < 0,04 % Sde/K

información eléctrica

tiempo de respuesta / tiempo de liberación

• < 0,9 ms

rango de suministro de voltaje +Vs

• 12 … 28 VDC

consumo de corriente máx.. (sin carga)

• 100 mA

circuito de salida

• análogo

señal de salida

• 4 ... 20 mA

resistencia de carga

• < (+Vs - 6 V) / 0,02 A

protección contra cortocircuitos

• si

protección contra polaridad inversa

• si, Vs - GND

Información mecánica

ancho / diámetro

• 12,4 mm

altura / longitud

• 37 mm

profundidad

• 34,5 mm

tipo

• rectangular

material de la carcasa

• zinc fundido a presión

ventana frontal (óptica)

• vidrio

tipos de conexión

• conector M8 4 pin

condiciones ambientales

inmunidad a la luz ambiental

• < 100 kLux

temperatura operativa

• 0 … +50 °C

clase de protección

• IP 67
