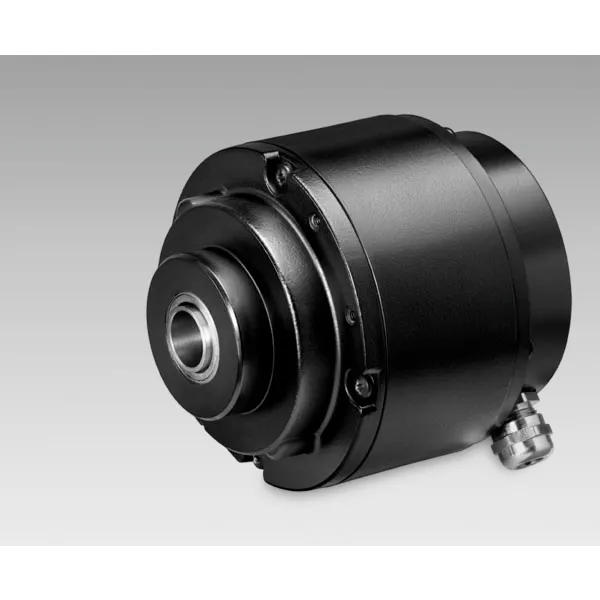

Encoder – Baumer HOG 10

Información técnica

Clasificaciones eléctricas

Suministro de voltaje

• 9...30 VDC
• 5 VDC ±5 %

Consumo sin carga

• ≤100 mA

Pulsos por revolución

• 300 … 5000

Cambio de fase

• 90 ° ±20°

Ciclo de trabajo

• 40…60 %

Señal de referencia

• Pulso cero, ancho 90 °

Método de detección

• Óptico

Frecuencia de salida

• ≤120 kHz
• ≤300 kHz (opcional)

Señales de salida

• K1, K2, K0 + invertida
• Error de salida (opción EMS)

Fases de salida

• HTL-P (power linedriver)
• TTL/RS422

Aislamiento del eje

• Apto hasta 2,8 kV

Longitud de transmisión

• ≤350 m a 100 kHz (HTL-P)
• ≤550 m a 100 kHz (TTL)

Inmunidad a la interferencia

• EN 61000-6-2

Interferencia emitida

• EN 61000-6-3

Aprobación

• CE
• UL approval / E217823

Datos técnicos - diseño mecánico

Tamaño (flange)

• ø105 mm

Tipo de eje

• ø12...20 mm (eje hueco ciego)
• ø17 mm (eje cónico 1:10)

Carga admisible del eje

• ≤450 N axial
• ≤600 N radial

Protección EN 60529

• IP 66

Velocidad operativa

• ≤6000 rpm (mecánica)

Torque operativo típico

• 6 Ncm

Momento de inercia del rotor

• 340 gcm²

Material

• Carcasa: aluminio fundido
• Eje: acero inoxidable

Temperatura operativa

• -40...+100 °C
• -25...+100 °C (>3072 pulses)
• -50...+100 °C (optional)

Resistencia

• IEC 60068-2-6
• Vibración 20 g, 10...2000 Hz
• IEC 60068-2-27
• Golpe 300 g, 6 ms

Protección contra la corrosión

• IEC 60068-2-52 ambientes salinos
• para condiciones ambientales C4 según ISO 12944-2

Protección contra explosiones

• II 3 G Ex nA IIC T4 Gc (gas)
• II 3 D Ex tc IIIC T135°C Dc (polvo)

Conexión

• Caja de terminales
• Cubierta terminal
• 2x caja de terminales (con opción M)

Peso aproximado

• 1,6 kg
• 1,8 kg (con opción M)
